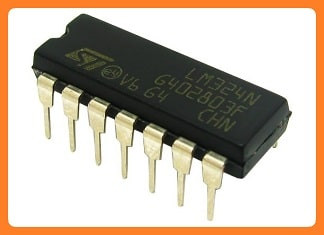

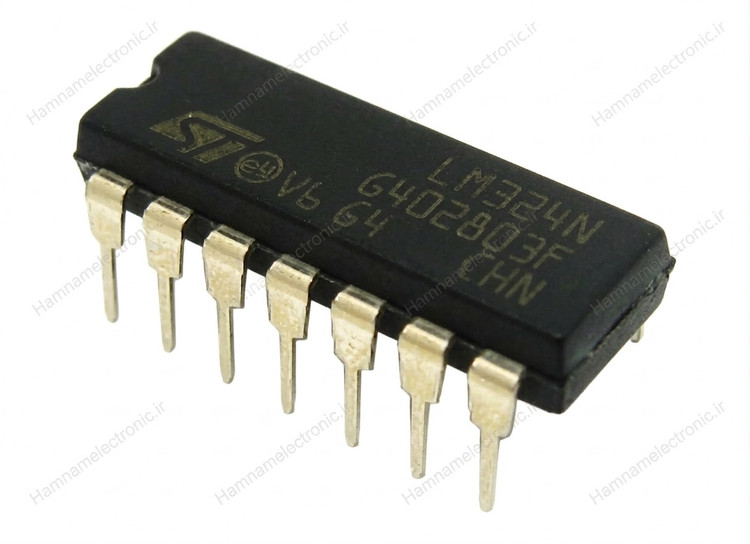

LM324N_DIP (ORIGINAL)

LM324   برند STMicroelectronics&Texas

اپ امپ چهرگانه کم مصرف (quad operational Amplifier)

آی سی LM324یک تقویت کننده عملیاتی چهارکاناله با مصرف توان پایین است که توسط شرکت STmicroelectronicsتولید می شود.

این آی سی به دلیل عملکرد پایدار "قیمت مناسب و قابلیت کار با منبع تغذیه تک قطبی "در مدارهای الکترونیکی عمومی بسیار پرکاربرد است.

مشخصات اصلیLM324:

تعداد تقویت کننده ها :4 عدد (چهار آپ امپ مستقل در یک چیپ)

ولتاژ تغذیه تک منبع:3V تا  30V

ولتاژتغذیه دو قطبی :1.5V تا 15V

پهنای باند بهره (Gain Bandwidth):حدود 1.3MHZ

نرخ تغییر ولتاژ (SLEW RATE) :حدود 0.4V

بهره ولتاژ (VOLTAGE GAIN):حدود 100dB

جریان مصرفی هر تقویت کننده :حدود 375uA(کم مصرف)

جریان بایاس ورودی :حدود 20nA(بسیار کم)

محدوده ورودی مشترک شامل زمین(GROUND)

خروجی قابل استفاده در بارهای معمولی و مدارهای عمومی ویژگی ها

مناسب برای کار با تغذیه تک منبع(Single Supply)

مصرف توان پایین و مناسب برای مدارهای باتری خور پایداری خوب در کاربردهای عمومی دارای چهار آپ امپ مستقل در یک پکیج 14 پایه (DIP_14)

کاربردها

مدارهای تقویت کننده سیگنال

فیلترهای فعال(ACTIVE Filters)

مدارهای سنسوری و اندازه گیری

تقویت کننده های عمومی صوت و سیگنال

پروژه های آموزشی و DIY الکترونیک

مدارهای مقایسه گر و کنترل
